Caja de control de vídeo para vehículos de 4 canales para visualización multicámara y conmutación de cámaras

En lugar de conectar varias cámaras directamente a dispositivos de control separados, el controlador proporciona 4 entradas de cámara en una unidad compacta, lo que permite seleccionar y mostrar diferentes vistas de cámara a través de un monitor de vehículo. El sistema admite cuatro cámaras de vehículo CVBS y puede dividir o cambiar automáticamente la visualización de video según el modo de funcionamiento seleccionado. Cada cámara se puede activar por separado, mientras que el sistema puede mostrar automáticamente la cámara correspondiente en pantalla completa cuando se activa una señal de disparo.  Cada canal admite configuraciones de imagen normal/espejo independientes, lo que hace que el sistema sea adecuado para diferentes posiciones de instalación de la cámara. Después de cancelar una señal de activación, el sistema puede retrasar el retorno de la imagen durante aproximadamente 2 segundos antes de regresar al estado de visualización anterior. Esto hace que el producto sea adecuado para conmutación de cámaras de vehículos, sistemas de cámaras de visión trasera, monitoreo multicámara y sistemas de video de vehículos comerciales.

Características del producto

1. Entrada multicámara de 4 canales

El controlador admite cuatro entradas de cámara CVBS, lo que permite integrar múltiples cámaras de vehículos en un sistema de monitoreo de video.

Se puede conectar con:

• Cámara frontal
• cámara de visión trasera
• cámara del lado izquierdo
• cámara lateral derecha

Esto lo hace adecuado para sistemas de monitoreo de vehículos con 4 cámaras.

2. Cambio automático de cámara

Cuando se activa una señal de disparo, la cámara correspondiente puede cambiar automáticamente a la visualización en pantalla completa.

Esta función es útil para aplicaciones como:

• Activación de cámara de marcha atrás
• Monitoreo de señal de giro
• Activación de cámara lateral
• Monitoreo de puertas o vehículos especiales

3. Control de disparo individual

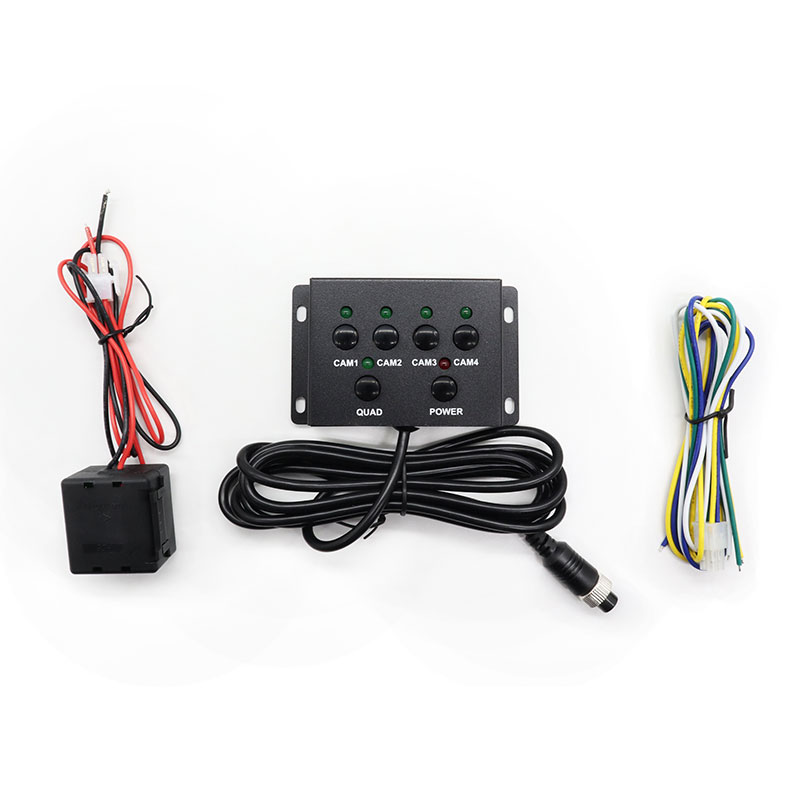

Cada cámara se puede activar por separado. El usuario puede seleccionar cualquiera de los cuatro canales de cámara a través del cable disparador o mediante operación manual, lo que proporciona un control flexible para diferentes configuraciones del vehículo.

4. Prioridad de cámara configurable

El sistema admite configuraciones de prioridad de visualización para: CAM1 / CAM2 / CAM3 / CAM4. Esto permite al instalador definir qué cámara debe tener prioridad cuando se reciben múltiples señales de disparo.

5. Múltiples opciones de conector de video

La salida de vídeo está disponible a través de: Conector de aviación RCA/4P. Esto proporciona flexibilidad para la integración con diferentes sistemas de cableado de cámaras y monitores del vehículo.

Parámetros del producto

Tipo de producto: Caja de control de video para vehículos D1 4CH

Entrada de cámara: CVBS de 4 canales

Selección de cámara: Disparador individual/selección manual

Mostrar: Cambio automático de pantalla completa

Prioridad de visualización: CAM1 / CAM2 / CAM3 / CAM4

Configuración de imagen: Normal/Espejo

Función de disparo: Disparador de cámara individual

Retardo de retorno del disparador: Aprox. 2 segundos

Formato de vídeo: PAL/NTSC

Audio: Salida de audio compatible

Salida de energía: 12V para Cámaras y LCD

Voltaje de trabajo: 9V-32V

Protección: Alto voltaje/bajo voltaje/protección contra sobrecarga

Conector de salida de vídeo: RCA / 4P Aviación

Dimensión: 155 × 87 × 32 mm

Escenarios de aplicación

1. Sistema de cámara para camiones

El controlador puede conectar varias cámaras a un sistema de cámaras de camión, incluidas cámaras frontal, trasera y lateral.

2. Monitoreo de vehículos comerciales

Adecuado para sistemas de monitoreo de video de vehículos comerciales donde es necesario conectar varias cámaras a una pantalla del vehículo.

Las aplicaciones pueden incluir:

• camiones de reparto
• Vehículos logísticos
• Vehículos de servicio
• Vehículos utilitarios
• furgonetas comerciales
• Sistema de cámara de autobús

El controlador de vídeo de 4 canales se puede integrar en sistemas de cámaras de bus para monitorización frontal, trasera y lateral.

3. Vehículo de construcción

Adecuado para vehículos de construcción y especiales que requieren múltiples vistas de cámara alrededor del vehículo.

Los ejemplos incluyen:

• Camiones volquete
• Camiones hormigonera
• Excavadoras
• Cargadores de ruedas
• Vehículos especiales
• Sistema de cámara de visión trasera

El controlador se puede utilizar como controlador de cámara retrovisora ​​para mostrar automáticamente la cámara trasera cuando se activa un disparador de marcha atrás.

4. Sistema de monitoreo multicámara

Para vehículos que requieren múltiples ángulos de visión, el controlador de video multicámara proporciona conmutación de cámara y administración de pantalla centralizadas.

Configuración típica de la cámara del vehículo

Sistema típico de vehículo de 4 cámaras:

• CAM1 → Cámara de visión frontal
• CAM2 → Cámara de visión trasera/reversa
• CAM3 → Cámara de visión lateral izquierda
• CAM4 → Cámara de visión lateral derecha

Control:

Cable de disparo/selección manual

Mostrar: Cambio automático de pantalla completa

Imagen: Normal/Espejo seleccionable

Video: CVBS

Fuerza: 9–32V

Preguntas frecuentes

P1: ¿Cuántas cámaras admite esta caja de control de video?

El controlador admite 4 entradas de cámara CVBS.

P2: ¿Se puede activar cada cámara por separado?

Sí. Cada cámara se puede activar individualmente a través del cable disparador.

P3: ¿Puede la cámara mostrarse automáticamente en pantalla completa?

Sí. Cuando se activa la señal de disparo correspondiente, la cámara seleccionada puede cambiar automáticamente a la visualización en pantalla completa.

P4: ¿Puedo seleccionar manualmente la cámara?

Sí. Cualquiera de los cuatro canales de cámara se puede seleccionar a través de la función de control.

P5: ¿Puede cada cámara utilizar una configuración de espejo diferente?

Sí. Cada canal admite configuraciones independientes de imagen normal o especular.

P6: ¿Qué vehículos pueden utilizar este controlador?

Puede utilizarse para camiones, autobuses, vehículos comerciales, vehículos de construcción, vehículos especiales y sistemas de cámaras para flotas.

P7: ¿Admite vehículos de 24 V?

Sí. El voltaje de funcionamiento es de 9 a 32 V, lo que lo hace adecuado para aplicaciones de vehículos de 12 V y 24 V.

P8: ¿El controlador es compatible con PAL y NTSC?

Sí. Se admiten formatos de vídeo PAL y NTSC.

P9: ¿Es compatible con audio?

Sí. El controlador admite salida de audio.

P10: ¿Qué sucede después de cancelar el activador?

Después de cancelar el disparador, la imagen puede permanecer durante aproximadamente 2 segundos antes de volver al estado de visualización anterior.
